GEBRUIKSAANWIJZING SCRUBTEC 545E NILFISK

De nummers:tussen haakjes verwijzenaar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heet tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, deeiligheid de werkig, het stoppen, het onderhoud, de verwangingsonderdelen en de verwijdering van de machine.

De bedieren en bevoegde monteurs die met deze machine werkken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk Alto voor meer uittleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedierenogenen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerdogen worden. Nilfisk Alto is nicht verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Erogens geen vloeistoffen of andere materielen bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine worden geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming�in verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op het plaatie (34).

Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine.

Deze informatatie is nodig als u verwangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

Model MACHINE

Serienummer MACHINE

ANDERE GEBRUIKERSHANDLEIDINGEN

• Handleiding van de elektronische acculader, indien aanwezig; worden beschouwd als integraal onderdeel van deze handleiding Daarnaast zijn de volgende handleidingen leverbaar:
• Werkplaatshandelieiding (te raadplegen bij de servicecentra van Nifisk Alto)
• Catalogus met verwangingsonderdelen (behoort tot de uitrusting van de machine)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig�n, moet u deze door bevoegd personeel of bij servicecentra van Nilfisk Alto softenuitvoeren.

Ermightaleenorigineleverevangingsonderdelenenaccessoireswordengebruikt.

Als u hulp nodig heeft of verrangingsonderdelen en accessoires wilt bestellen, neem dan contact op met Nilfisk Alto en geef waar bij.altijd het model en het serienummer op.

MODIFICATIES EN VERBETERINGEN

Nilfisk Alto streeft waar een constante perfectie van de eigen producten en we behouden ons hetrecht voor modificaties en aanpassingen aan te brengen waar wij die nodig achten. U bent nicht verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine.

Eventuele aanpassingen en/of toevoegingen van accessoires要去en expliciert worden goedgekeurd en uitgevoerd door Nilfisk Alto.

BEDRIJFSCAPACITEIT

Deze schrobmachines zijn ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onder veilige omstandigheden en要去en door een bevoegde bediener worden gebruikt.

Deze schrobmachines zijn nicht geschikt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN

Alle verwijzingen aan voorwaarts en achterwaarts, vór en acheer, rechts en links in deze handleiding zichn vanuit de bediener in zichrijpositie met de handen op het stuur (2) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Controleer bij afevering van de machine zorgvuldig of de verpakking en de machine Niet zich beschadigdijdens het transport.

Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddelijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

Controer of de uitrusting van de machine overeenkomt met de volgende lijst:

Bedienershandleiding van de schrobmachine
- Handleiding van de elektronische acculader (indien aanwezig)
Catalogus met verwangingsonderdelen van de schrobmachine

1. 1 stekker voor de acculader (voor machines zonder acculader)
2. 2 smeltzekeringen

VEILIGHEID

De volgende symbolen worden gebruikt om möglichk gevaarlijke situatuies aan te gehen. Lees deze informatatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkelpreventieplan ter voorkoming van ongevallen is efectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvoer of op locatie voordoen, worden veroorzaakt door het Niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzlichtige bediener is de Beste garantie gegen ongevallen en is het meest effectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbol geeft een gevaar met möglichd dodelijk afloop voor de bediener aan.

LET OP!

Dit symbol geeft een möglichk risico op letsel voor personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbol geeft een waarschuwing of opmerking aan over de werking van de sleutel of de gebruiksfuncties.

Lees de blokken tekst die met dit symbool zichen gregarkeerd zorgvuldig door.

OPMERKING

Dit symbol geeft een opmerking aan over de werkig van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling worden uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om möglichke schade aan de machine of letsel bij Personen te voorkomen.

GEVAAR!

• Als er reinigings- of onderhoudswerkzaamheden moeten worden uitgevoerd, onderdelen moeten worden verrangen of functies moeten worden omgezet, dan要去 de stekker van de accu eerst worden losgekoppeld en要去 de contactsleutel worden verwijderd.
• Deze machine mag alleen worden gebruikt door personen die op de juiste manier zich geinstruerd over het gebruik ervan. De machine mag Niet worden gebruikt door kinderen of mensen met een handicap.
  Zorg dat er geen vonden, vlammen of brandende materielen bij de accu in de buurt kuren komen. Bij normala gebruik van de machine kuren er explosieve gassen vrij komen.
• Wonneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden.
• Werk nooit onder een omhoog gebrachte machine als deze nicht voldoende worden ondersteund door veiligheidssteunen.
• Gebruik deze machine nicht in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig়: deze machine is Niet geschikt voor het verzamelen van schadelijke stof.
• Bij het opladen van de accu's kan het bijzonder explosieve waterstofgas vrijkomen. Houd de tanks geopend als de accu worden opgeladen en voer de handelingen alleen uit in een goed geventileerde ruimte en uit de buurt van open vuur.

LET OPI!

Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machineuitvoert alle instructies zorgvuldig door.
- Voordat u de acculader gebruikt, moet u controlleren of de freiuentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet.
- Gebruik de kabel van de acculader Niet om de machine te trekken of te vervoeren en gebruik de kabel Niet als handgreep. Zorg dat de kabel van de acculader Niet klem kan komen te zitten in een deur en trek de kabel Niet over scherpe oppervlakken of randen. Rijd Niet met de machine over de kabel van de acculader.
Houd de kabel van de acculader uit de buurt van warme oppervlakken.
- Gebruik de machine nicht als de kabel van de acculader en de stekker beschadigd zijn. Als de machine Niet correct fonctioniert, beschadigd is, buiten heeft gestaan of in het water is geallen,要去 u de machine maar een servicecentrum brengen.
- Laat de machine nicht onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamheden UITvoert de kabel van de acculader van het stroomnet.
- Tijdens het opladen van de accu's mag er nicht gerookit worden.
- Laat de machine nicht als speelgoed gebruiken. Let bijzonder goed op wonneer u in de buurt van kinderen aan het werk bent.
- Gebruik de machine Niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfisk Alto worden aanbevolen.
- Neem alle nodsige voorzorgsmaatregelen om te voorkomen dathaar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.
- Verwijder de contactsleutel om ongeautoriseerd gebruik van de machine te voorkomen.
- Wanneer de machine onbeheerd worden achtergelaten, moet de machine zodanig worden beveiligd dat hij nicht kan.gaan bewegen.

LET OP!

• Gebruik de machine Niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine.
• Gebruik de machine nicht in bijzonder stoffige ruimten.
  Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden.
  Stoot Niet gegen ksten of stellingen, zeker als de kans bestaat dat er voorwerpen konnen omvallen.
  Zet geen flessen vloeistof op de machine.
• De temperatuur要去 bij gebruik van de machine:tussen de 0^ en +40^ liggen.
• De temperatuur要去 bij opslag van de machine tussen de 0^ en +40^ liggen.
  De vochtigheidsgraad moet:tussen 30% en 95% liggen.
  Zorg alsd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschemde, droge plaats: deze machine mag alleen worden gebruik onder droge omstandigheden; hij mag Niet onder vochtige omstandigheden worden gebruikt of opgeslagen.
  Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen.
• Volg bij gelebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de flessen.
  Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert.
• Gebruik de machine Niet als vervoermiddel.
  Laat de borstels Niet werken als de machine stilstaat om schade aan de vloer te voorkomen.
• Gebruik bij brand een poederbrandblusser. Gebruik geen water.
• Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normal onderhoud.
  Zorg dat er geen voorwerpen door de openingsen komen. Wanner de openingsen zich verstopt, mag de machine Niet worden gebruikt. Houd de openingsen van de machine vrij van stof, draden, haren of andere vreeimde stoffen die de luchtstroom konnen verminderen.
• Verwijder of verander geen plaatjes van de fabrikant op de machine.
• Deze machine is nicht geschickt voor gebruik op staat of openbare wegen.
• Wees voorzichtig als de machine bij vriesttemperaturesen worden gebruikt. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen.
• Gebruik alleen borstels en pads die bij de machine worden geleverd en die in de bedieningshandleiding worden gespecifieerd. Het gebruik van andere borstels of pads kan de verilgheid in gevaar brengen.
• Als u afwijkingen in de werking van de machine vermoedt, controller dan of deze nicht worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat Niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.
  Vraag bij verranging van onderdelen om ORIGINELE verrangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar.
• Uit veiligheidsoverwegingen en voor een correcte werkung van de machine要去 het onderhoud dat in het betreffende hoofdstuk in deze handleiding worden aangegeven voor bevoegt personeel of bij een servicecentrum worden uitgevoerd.
• Was de machine Niet met directe waterstralen, een hogedrukspuit of met bijtende materialen.
• Laat de machine als hij worden afgedankt Niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze要去en volgens de voorschriften maar de waarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

BESCHRIJVING VAN DE MACHINE

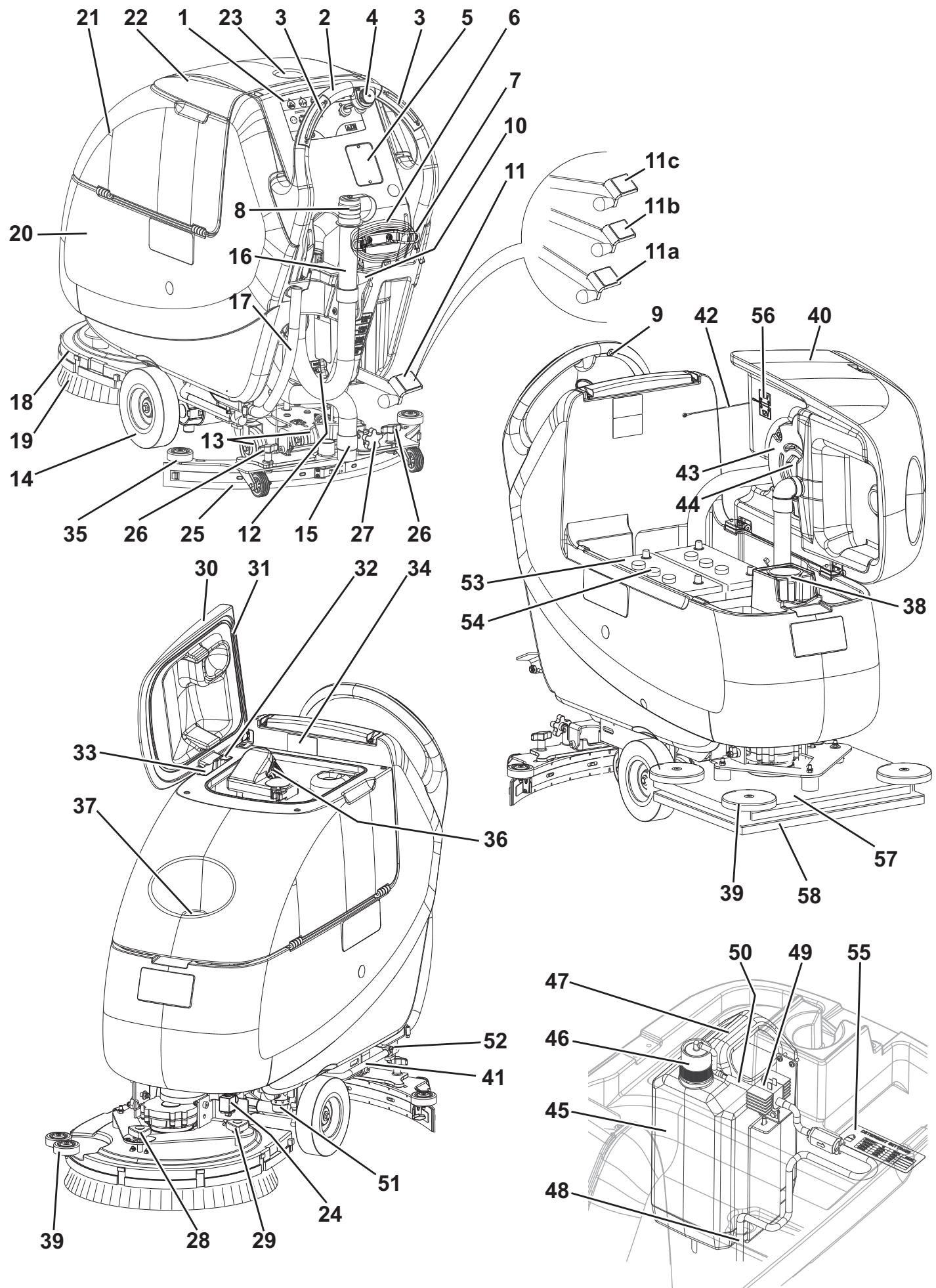

OPBOUW VAN DE MACHINE

1. Controle- en bedieningspaneel
2. Stuur
3. Inschakelknoppen borstel/vooruit () Inschakelknoppen borstel (^*)
4. Snelheidsregelaar (^*)
5. Klepje voor het aflezen van de gegevens voor de acculader (optioneel)
6. Kabel acculader (optioneel)
7. Kabelsteun acculader (optioneel)
8. Dop voor uitlaatslang voor vuil water
9. Knop anschteruit
10. Hendel voor de stand omhoog/omlaag van de trekker
11. Pedaal voor het omhoog/omlaag brengen van het schrobdek
    11a. Pedaal in stand voor schrobdek omhoog
    11b. Pedaal in stand voor schrobdek omlaag
    11c. Activering extra druk (optioneel)
12. Stekker (rood) voor aansluiting van de accu's (stekker fungeert ook als nooodknop om alle functies meteen uit te schakelen)
13. Sturende achechterwieten
14. Voorwielen op vaste as. Aandrijfwienen (^*)
15. Aanzuigslang van de trekker
16. Uitlaatslang voor vuil water
17. Peil- en aftapslang voor reinigingsmiddel/schoon water met peilmarkeringen
18. Schrobdek borstelhouser met borstel/padhouser

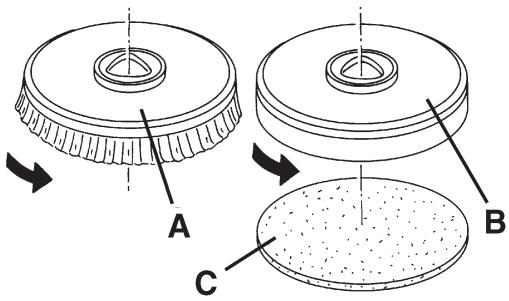

19. Borstel/padhouder
20. Tank voor reinigingsmiddel/schoon water
21. Vuilwatertank
22. Afdekking vuilwatertank
23. Opbergvak
24. Magnetoylep
25. Trekker
26. Bevestigingswieltjes trekker

27. Stelwielte van de trekker

28. Wiel voor regeling vanrecht waar voren bewegen machine

29. Wiel voor regeling voorwaartse slelheid van machine (^***)

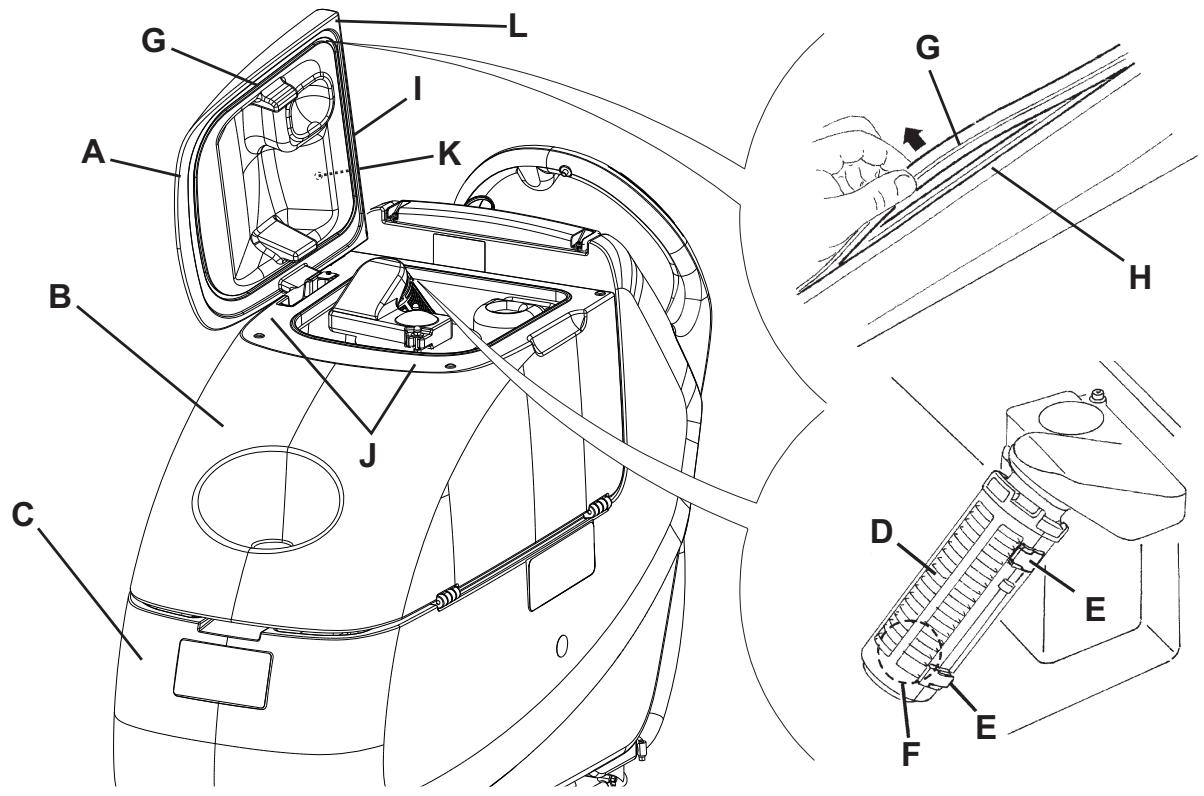

30. Afdekking vuilwatertank (volledig geopend)
31. Pakking van afdekking tank
32. Beweegbaarplaatje voorbevestigingafdekking
33. Vast plaatje voor bevestiging afdekking (niet verwijderen!)
34. Plaatje met serialummer / technische gegevens / conformiteitsmarkering
35. Bufferwielen van de trekker
36. Aanzuigrooster met automatische sluiting (drijvend)
37. Vulmond voor vullen reinigingsmiddel
38. Filter
39. Bufferwielen van het schrobdek
40. Vuilwatertank (geopend)
41. Slang voor reinigingsmiddel/schoon water
42. Blokeerkabel voor geopende tank
43. Afdekking motor voor aanzuigsysteme
44. Geluidsfilter motor voor aanzuigsysteme
45. Reinigingsmiddeltank (^**)
46. Dop reinigingsmiddeltank (^**)
47. Handgreep reinigingsmiddeltank (^**)
48. Toevoerslang voor reinigingsmiddel maar de borstel (^**)
49. Pomp reinigingsmiddel (^**)
50. Slang voor aansluiting op de tank - pomp reinigingsmiddel (^**)
51. Filter voor reinigingsmiddel/schoon water
52. Kraantje voor reinigingsmiddel/schoon water
53. Accu's
54. Accudoppen
55. Referentietabel voor dosering reinigingsmiddel (^**)
56. Aansluitschemao voor accu's
57. Schrobdek BOOST 5
58. Pad schrobdek BOOST 5
    () Alleen voor SCRUBTEC 545BL, 553BL en BOOST 5
    () Alleen voor machines met Chemical Mixing System (optioneel)
    (**) Alleen voor SCRUBTEC 545B en 553B

P100101

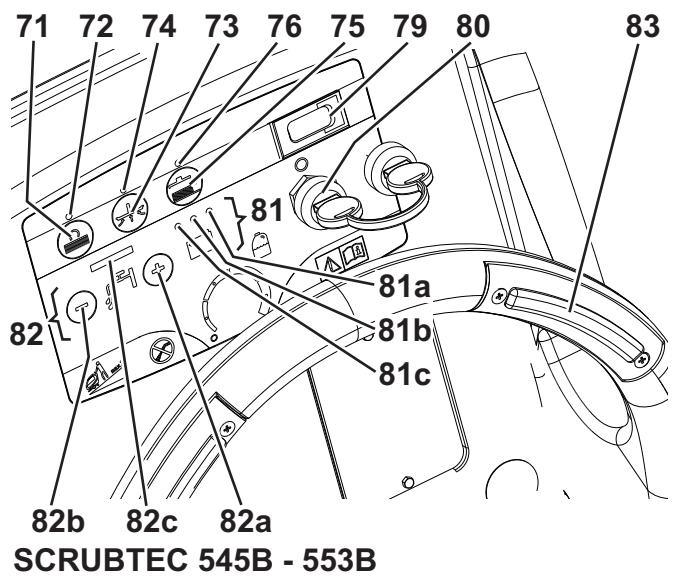

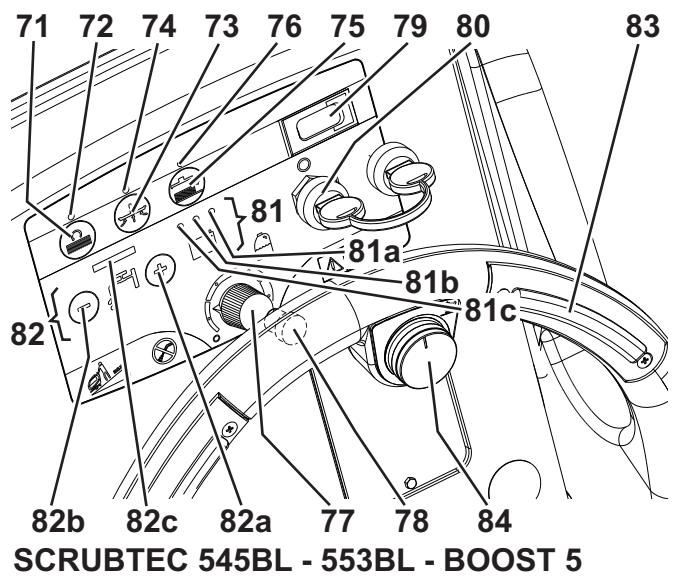

BEDIENINGSPANEEL

1. Schakelaar voor activering borstel/padhouser
2. Lampje van schakelaar voor activering borstel/padhouser
3. Schakelaar aanzuigsysteme
4. Lampje van schakelaar voor aanzuigsysteme
5. Schakelaar voor loskoppeling borstel/padhouser
6. Lampje van schakelaar voor loskoppeling borstel/ padhouser

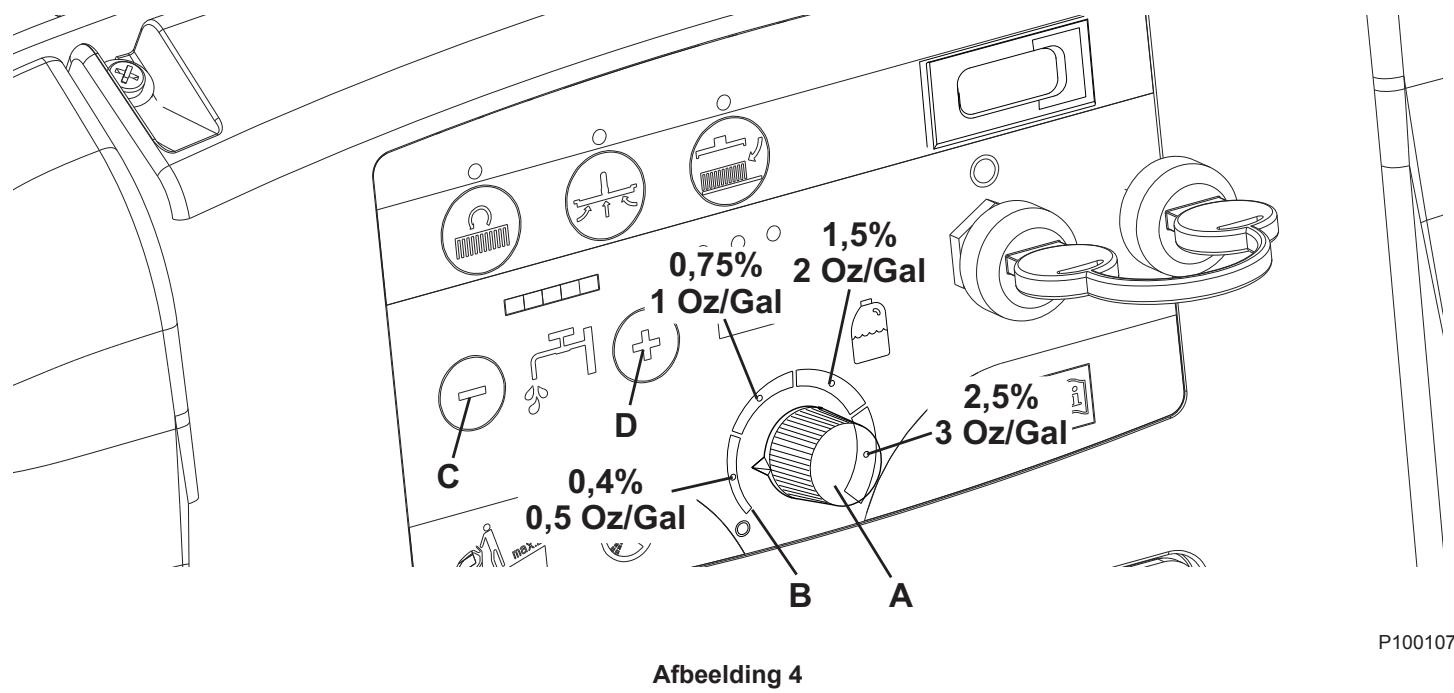

7. Hendel voor afstelling van toevoer reinigingsmiddel in het spoelwater (^**)
8. Knop voor achechteruit (^*)
9. Urenteller (optioneel)
10. Contactsleutel (0 - 1)
11. Indicator voor de laadstatus van de accu's
    81a. Lampje voor volle accu's (groen)

81b. Lampje voor halfvolle accu's (geel)
81c. Lampje voor lege accu's (rood)
82. Schakelaars voor afstelling van toevoer spoelwater
82a. Schakelaar voor toenemen toevoer
82b. Schakelaar voor afnemen toevoer
82c. Indicator voor toevoer spoelwater
83. Inschakelknoppen borstel/vooruit (). Inschakelknoppen borstel (*)
84. Snelheidsregelaar (^)

() Alleen voor SCRUBTEC 545BL, 553BL en BOOST 5
() Alleen voor machines met Chemical Mixing System (optioneel)
(**) Alleen voor de modellen SCRUBTEC 545B en 553B

P100102

P100103

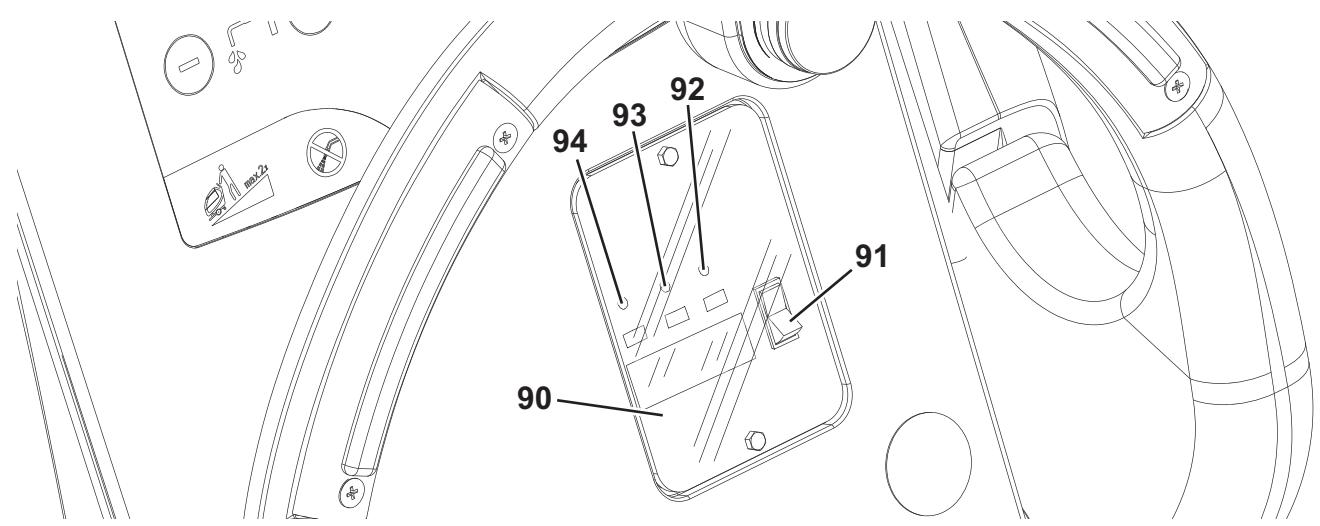

KLEPJE VOOR HET AFLEZEN VAN DE GEGEVENS VOOR DE ACCULADER (optioneel)

1. Elektronische acculader
2. Keuzeschakelaar accu's met lood (WET) of gel (GEL)

3. Groene lampje (acculader ingeschakeld en accu's opgeladen)

4. Gele lampje (acculader ingeschakeld en accu's half opgeladen)

5. Rode lampje (acculader ingeschakeld en accu's bezig met opladen)

P100104

ACCESSIONS / OPTIES

Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het gebruik van de machine:

1. GEL-accu's
2. Elektronische acculader
3. Borstels van andere materialen dan van de standardborstel
4. Pads van ander materiaal dan van de standardpads
5. Rubbers van de trekker van polyurethaan
6. Chemical Mixing System
7. Voor- en weiterwienen van verschillend materiaal
8. Urenteller

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Model	SCRUBTEC 545B1 borstel/pad-houser, zonderaandrijfsystem	SCRUBTEC 545BL1 borstel/pad-houser, metaandrijfsystem	SCRUBTEC 553B1 borstel/pad-houser, zonderaandrijfsystem	SCRUBTEC 553BL1 borstel/pad-houser, metaandrijfsystem	SCRUBTEC BOOST 5Trilschrobdek, metaandrijfsystem
Hoopte machine	1.058,5 mm
Capaciteit van tank met reinigingsmiddel/schoon water	42 liter
Inhoud vuilwaterreservoir	42 liter
Diameter voorwieten op vaste as	200 mm
Specifieke druk op de vloer van de voor- enchterwieren	0,9 N/mm2 - 3 N/mm2
Diameter sturendechterwieren	100 mm
Vermogen van motor voor aanzuigsystem	330 W
Vermogen van motor voor aanzrijfsystem	—	200 W	—	200 W
Snelheid aanrijving (variabel)	—	van 0 tot 4,5 km/u	—	van 0 tot 4,5 km/u
Maximale hellingshoek	2 %
Geluidsdruk op hetoor van de bestuurderr(ISO 11201, ISO 4871) (LpA)	65,8 dB(A) ± 3 dB(A)
Geluidsvermogen geproduederdloor demachine (ISO 3744, ISO 4871) (LwA)	84 dB(A)
Trillingsniveau op de arm van de bestuurderr(ISO 5349-1)	< 2,5 m/s2
Standaardaccu's	(2 x 12 V) 95 - 165 Ah bij 20 h
Afmeting accurimte (bredextx lenghte xhoogte)	350 x 350 x 300 mm
Druk van circuit van aanzuigsystem	1.055 mm H2O
Breedte reinigingsvlak	450 mm		530 mm		510 mm
Breedte van de trekker	760 mm
Lengte machine (maximaal)	1.190 mm		1.228 mm
Breedte machine zonder trekker	512 mm		540,8 mm
Diameter borstel	450 mm		530 mm
Afmetingen borstel BOOST®	—		—		355 x 508 mm
Gewicht zonder accu's, met lege tanks	81 kg	96 kg	81 kg	96 kg	92 kg
Maximaal gewicht met accu's en volte tank	213 kg	229 kg	213 kg	229 kg	182 kg
Vermogen borstelmotor	480 W				560 W
Draaisnelheid van borstel	153 toeren/min.				2.250 toeren/min.
Druk van borstel/padhouser met extra drukuitgeschakeld	19,0 kg		20,5 kg		18 kg
Druk van borstel/padhouser met extra drukingschakeld	Optioneel	29 kg	Optioneel	30 kg	34 kg

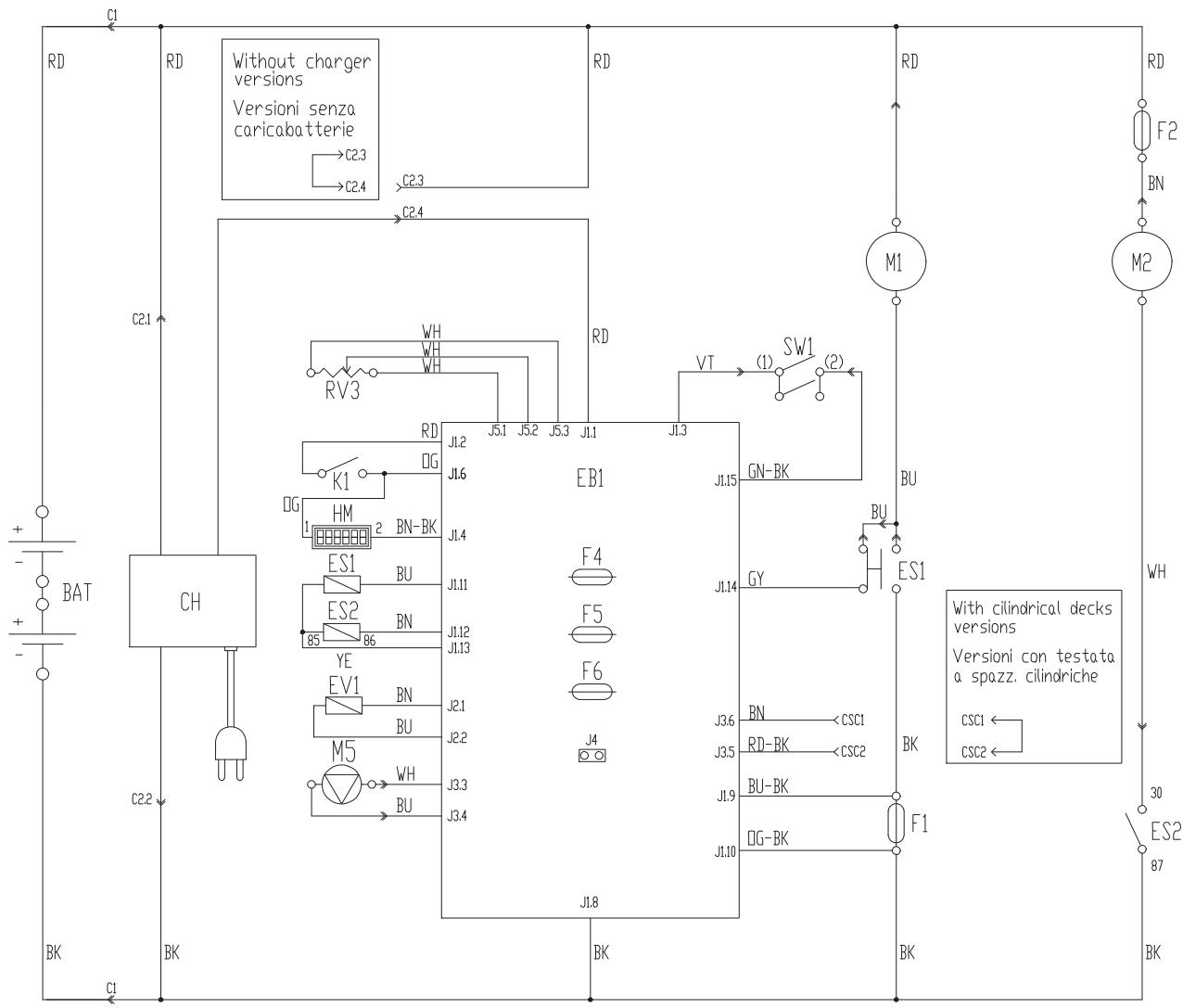

ELEKTRISCHE INSTALLATIE (SCRUBTEC 545B - 553B)
Legenda

BAT	Accu 24 V
C1	Accustekker
C2	Stekker acculader
CH	Acculader (optioneel)
CS	Stekker schrobdek
EB1	Elektronische installmentie functies
ES1	Schakelaars motor borstel
ES2	Relais aanzuigsystem
EV1	Magneetklep water
F1	Zekering schrobdek
F2	Zekering aanzuigsystem
F4	Zekering signaleringscircuits
F5	Zekering aankoppeling borstel
F6	Zekering pompen
HM	Urenteller (optioneel)
K1	Contactsleutel
M1	Motor borstel/padhouder
M2	Motor aanzuigsystem
M5	Pomp reinigingsmiddel (optioneel)
RV3	Potentiometer % reinigungsmiddel (optioneel)
SW1	Bevestigingsknuppen borstel/aandrijving

Kleurcodering

BK	Zwart
BU	Blauw
BN	Bruin
GN	Groen
GY	Grijs
OG	Oranje
PK	Roze
RD	Rood
VT	Paars
WH	Wit
YE	Geel

P100127

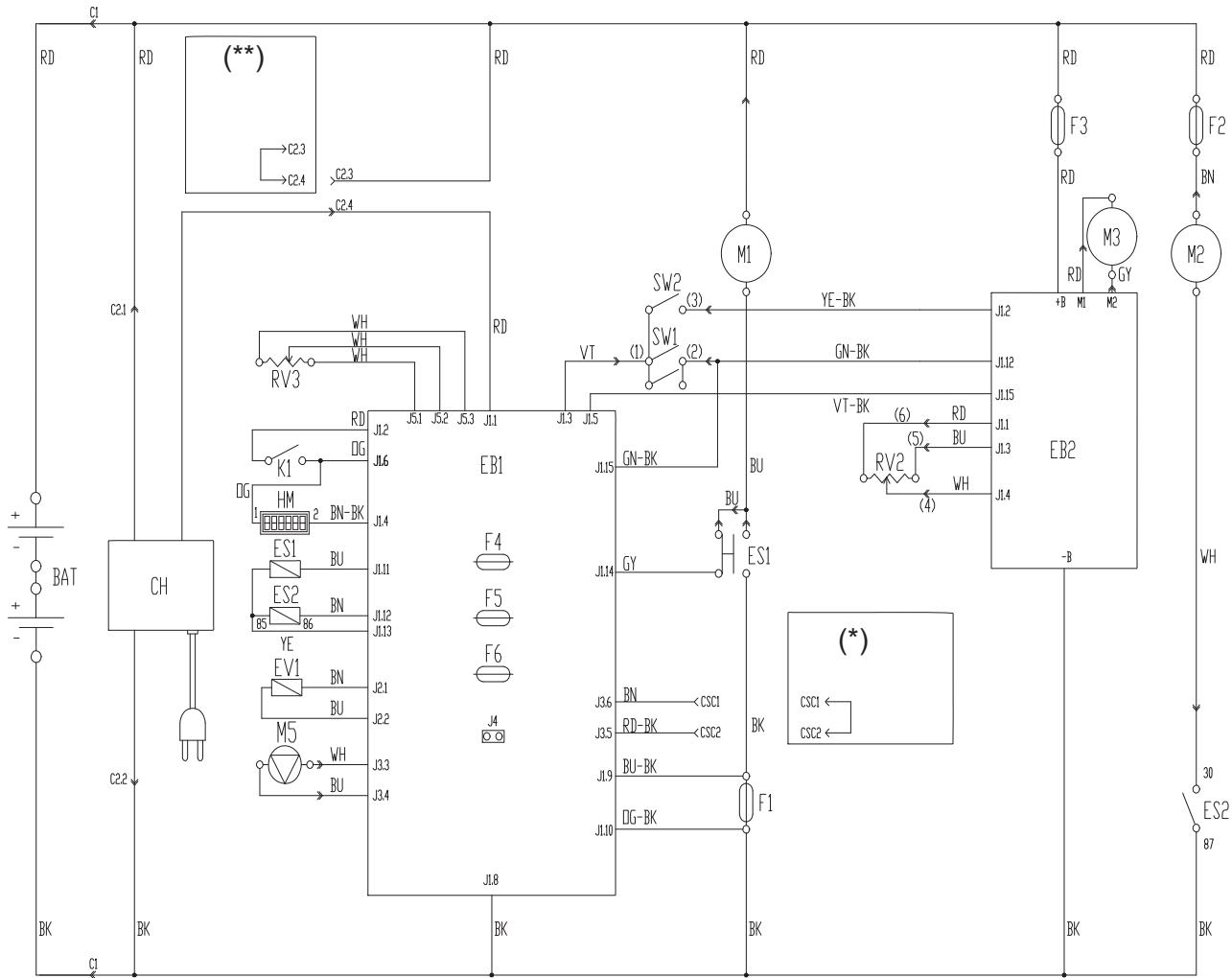

ELEKTRISCHE INSTALLATIE (SCRUBTEC 545BL - 553BL - BOOST 5)
Legenda

BAT	Accu 24 V
C1	Accustekker
C2	Stekker acculader
CH	Acculader (optioneel)
EB1	Elektronische installmentie regeling functies
EB2	Elektronische installmentie aandrijfsystem
ES1	Schakelaars motor borstel
ES2	Relais aanzuigsystem
EV1	Magneetklep reinigingsmiddel (optioneel)
F1	Zekering schrobdek
F2	Zekering aanzuigsystem
F3	Zekering aandrijfsystem
F4	Zekering signaleringscircuits
F5	Zekering ontkoppeling borstel/padhouder
F6	Zekering pompen
HM	Urenteller (optioneel)
K1	Contactsleutel
M1	Motor borstel/padhouder
M2	Motor aanzuigsystem
M3	Motor aandrijfsystem
M5	Pomp reinigingsmiddel (optioneel)
RV2	Potentiometer maximale snelheid
RV3	Potentiometer % reinigingsmiddel (optioneel)
SW1	Bevestigingsknoppen borstel/aandrijving
SW2	Knop anschteruit

Kleurcodering

BK	Zwart
BU	Blauw
BN	Bruin
GN	Groen
GY	Grijs
OG	Oranje
PK	Roze
RD	Rood
VT	Paars
WH	Wit
YE	Geel

(^**) Alleen voor machines zonder interne acculader

P100128

GEBRUIK

LET OPI!

Op de machine zijn enkele plaatjes aangebracht met de volgende worden:

• GEVAAR
• LET OP
  WAARSCHUWING
• ADVIES

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op dezeplaatjes goed kennen.

Dek deplaatjes Niet af en verrang ze onmiddelijk als ze beschadigd zijn.

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE

LET OP!

De elektrische onderdelen van deze machine konnen ernstig beschadigd raken als de accu's Niet op de juiste manier worden gemonteerd en aangesloten. De accu's mogen alleen door bevoegd personeel worden gemonteerd. Stel de elektronische installment voor de functies en de geintegreerde acculader (optioneel) in aan de hand van het type accu (WET of GEL).

Controleer voordat u de accu's monteert of ze Niet beschadigd+zijn.

Ontkoppel de stekker van de accu's en de acculader.

Wees altijd bijzonder voorzichtig met de accu's.

Bevestig de beschermkapjes van de accupolen die bij de machine worden geleverd.

De machine heeft twee accu's van 12 V nodig, die volgens het schema zichn aangesloten (56).

De machine kan op een van de volgende manieren worden geleverd:

A) Met accu's (WET of GEL) op de machine gemonteerd, maar voor gebruik

1. Controller of de accu's via de stekker (12) op de machine waar aangesloten.
2. Steek de contactsleutel (80) in het contact en draai deze in stand 'I'.

Als het groene lampje (81a) gaat branden, zich de accu's klaar voor gebruik.

Als het gele (81b) of het rode lampje (81c) gaat branden, moeten de accu's worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

B) De accu's (WET) zijn op de machine gemonteerd, maar bevatten geen elektrolyt

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16).
2. Breng de tank voorzichtig (40) omhoog.
3. Verwijder de dappen (54) van de accu's (53).

LET OPI!

Loodzwavelzur is zeer corrosief dus wees bijzonder voorzichtig. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

De accu's moeten worden gezuld in een goed geventileerde ruimte. Draag werklandschoenen.

1. Vul de cellen van de accu met LODzwavelzuur voor accu's (densiteit van 1,27 op 1,29 kg bij 25^ ) aan de hand van de instructies in de gebruikershandleiding van de accu's. De juiste hoeveelheid LODzwavelzuur staat in de handleiding van de accu's.
2. Om beschadiging aan de te behandelen vloer te voorkomen kut u het water en loodzwavelzuur dat na het opladen boven op de accu blijft liggen met een doek wegvegen.
3. Laat de accu's enkele minuten staan en vul de cellen daarna met loodzwavelzuur aan de hand van de instructies in de gebruikershandleiding van de accu's.
4. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

C) Zonder accu's

1. Schaf de juiste accu's aan (Zie het onderdeel Technische eigenschappen).
2. Raadpleeg voor de keuze en montage een gekwalificeerde leverancier.
3. Stel de machine en de acculader (waar van toepassing) in op basis van de gemonteerde accu's (WET of GEL). Ga waar bij te werk zoals in het volgende.Deel.

DE ACCU'S MONTEREN EN HET TYPE ACCU INSTELLLEN (WET OF GEL)

Op basis van het gekozen type accu (WET of GEL) stelt u de elektronische installmentie van de machine en de acculader (indien van toepassing) in, door als volgt te werk te gaan:

Afstelling van de machine

1. Draai de contactsleutel (80) waar "I" en kijk wat er in de eerste seconden na het in werkig treden van de machine gebeurt:

2. Als het groene lampje (81a) knippert, is de machine ingesteld op GEL.

3. Als het rode lampje (81c) knippert, is de machine ingesteld op WET.

4. Als de instelling要去en gewijzigd, gaat u te werk zoals in de volgende punten worden beschreiben.

5. Schakel de machine uit door de contactsleutel (80) op "0" te zetten.
6. Druk de schakelaars (71) en (73) tegelijkertijd in en houd ze ingedrukt. Draai de contactsleutel (80) daarna maar 'I'.
7. Laat de schakelaars (71) en (73) binnen 8 seconden na het starten van de machine los.
8. Druk de schakelaar (73) binnen 3 seconden nog een keer kort in en controllerer of de led gaat knipperen en de gewenste instelling aangeeft (zoals in punt 1).

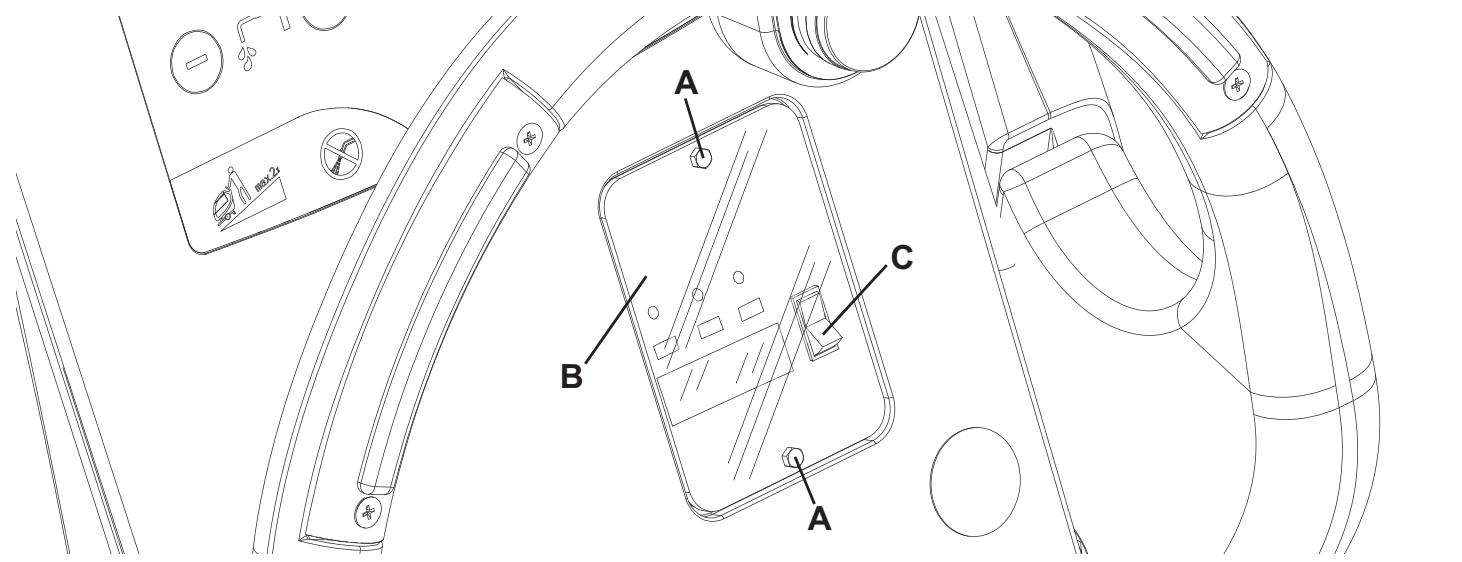

Instelling van de acculader (voor machines zonder interne acculader)

1. Verwijder de schroeven (A, Afb. 1) van het klepje voor het aflezen van de acculader.
2. Verwijder het klepje (B).
3. Zet de keuzeschakelaar (C) op WET voor accu's met lood of op GEL voor accu's met gel.
4. Monteer het klepje (B) en draai de schroeven (A) vast.

De accu's monteren

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16).
2. Breng de tank voorlichtig (40) omhoog.
3. Monteer de accu's.

Accu's opladen

1. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

P100105

Afbeelding 1

VOOR HET STARTEN VAN DE MACHINE

De borstel/padhouder monteren/verwijdersen (voor SCRUBTEC 545B - 545BL - 553B - 553BL)

1. Op de machine kan zowel de borstel (A, Afb. 2) als de padhouser (B) met pad (C) worden gemonteerd, afhankelijk van de uit te voeren werkzaamheden.
2. Steek de contactsleutel (80) in het contact en draai deze in stand 'I'.
3. Zet, indien aanwezig, de snelheidsregelaar (84) op de laagste stand door deze gegen de klok in te draaien.
4. Plaats de borstel (A) of de padhouder (B) onder het schrobdek (18).
5. Breng het schrobdek op de borstel/padhouser omlaag door het pedaal (11) in te dokken.
6. Zet de contactsleutel (80) in de stand 'I'.
7. Druk op de schakelaar voor activering van de borstel/padhouser (71).
8. Druk op de knappen (83) om de borstel/padhouser aan te koppelen en LAST daarna los. Herhaal eventueel de handeling totdat de borstel/padhouser worden vastgekoppeld.

Afbeelding 2

S311334

LET OP!

(Aleen voor SCRUBTEC 545BL en 553BL): draai de snelheidsregelaar (84) linksom om de machine op minimaal toerental te zetten.

Wanner u de borstel/padhouser wilt loskoppelen, hoeft u alleen maarlicht op de knop (83) te drukken waardoor de motor van de borstel/padhouser wordt geactiveerd.

1. Wonneer u de borstel/padhouder wilt verwijderen, moet het schrobdek omhoog worden gebracht door het pedaal (11) in te drukken. Druk daarna op de schakelaar (75) en wacht totdat de borstel/padhouder tot op de vloer zijn gedaald. Zet de contactsleutel (80) in de stand '0'.

Typen beschikbare borstels (voor SCRUBTEC 545B - 545BL - 553B - 553BL)

Modellen van 450 mm

PROLENE

MIDLITE GRIT 180

MIDGRIT 240

PROLITE

UNION MIX

Modellen van 530 mm

PROLENE

MIDLITE GRIT 180

MIDGRIT 240

PROLITE

UNION MIX

Handleiding voor toepassing van de borstels/pads (voor SCRUBTEC 545B - 545BL - 553B - 553BL) (alleen aanbevelingen)

Modellen	MIDLITE GRIT 180	MIDGRIT 240	PROLENE	PROLITE	UNION MIX
Algemene reiniging:
Beton
Terrazzovloeren
Keramiektegels/breukstenen
Marmer
Vinyltegels
Rubberen tegels
Polijsten:
Rubberen tegels
Marmer
Vinyltegels

De borstel/padhouder monteren/verwijden (voor SCRUBTEC BOOST 5)

1. Op de machine+knen pads (58) zijn gemonteerd afhankelijk van de behandeling die op de vloer moet worden toegepast.
2. Zet de contactsleutel (80) in de stand '0'.
3. Zet het schrobdek (57) omhoog door op het pedaal (11) te drukken.
4. Monteer de pad (58) zodanig dat deze contact maakt met het Boost-schrobdek.
5. Als u de pad wilt verwijderen, voert u de punten 2 tot en met 4 in omgekeerde volgorde UIT.

Typen beschikbare pads en borstels (voor BOOST 5)

Pads

RODE PADS (5 STUKS)

ZWARTE PADS (5 STUKS)

WITTE PADS (5 STUKS)

BLAUWE PADS (5 STUKS)

BRUINE PADS (10 STUKS)

Borstels

POLYBORSTEL

NYLON BORSTEL

GRUISBORSTEL

Handleiding voor toepassing van de borstels (voor SCRUBTEC BOOST 5) (alleen aanbevelingen)

Modellen	POLYPROPYLENE	NYLON	CLEAN GRIT
Beton
Terrazzovloeren
Keramiektegels/breukstenen
Marmer
Vinyltegels
Rubberen tegels

Montage van de trekker

1. Monteer de trekker (25) en zet hem vast met de wieltjes (26). Sluit daarna de aanzuigslang (15) aan op de trekker.
2. Stel de spanner met het wieltje (27) af zodate de achefterste rubber over de hele lengte de vloer raakt.

Het reservoir van de schoonmaakoplossing of het spoelwater vullen

OPMERKING

Wanner de machine is voorzien van een Chemical Mixing System [stelhendel (77) (optioneel)], moet er schoon water in de tank worden gegoten; giet anders reinigingsmiddel in de tank.

1. (Voor machines zonder Chemical Mixing System)

Gebruik de vulmond (37) om de tank (20) te vullen met een reinigingsmiddel dat geschikt is voor de uit te voeren werkzaamheden.

Vul de tank nicht volledig met reinigingsmiddel. Zorg dat het niveau enkele centimeters onder de rand staat. Gebruik de slang (17) als referentie.

Houd u aan de verdunningsinstrumenties die op het label van het chemische product van het reinigingsmiddel staan. De temperatuur van het reinigingsmiddel mag Niet hoger zichn dan 40^

LET OP!

Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandhaar zich; ze要去en geschikt zich voor de machine.

(Voor machines met Chemical Mixing System)

Vul de tank (20) met schoon water met behulp van de vulmond (37).

Vul de tank Niet volledig met schoon water. Laat het peil tot enkele centimeters onder de rand staan.

De temperatuur van het water mag Niet hoger zichn dan 40^

De reinigingsmiddeltank vullen (voor machines met Chemical Mixing System)

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deutsche anders met de aftapslang (16).
2. Breng de tank voorlichtig (40) omhoog.
3. Open de dop (46).
4. Vul de tank (45) met een reinigingsmiddel dat geschikt is voor de werkzaamheden (geconcentreerd reinigingsmiddel).
5. Vul het reservoir Niet volledig met reinigingsmiddel. Laat het peel tot enkele centimeters onder de rand staan.

WAARSCHUWING!

Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandhaar zich; ze要去en geschikt zich voor de machine.

OPMERKING

Bij een neue system, een systeem dat is geleegd voor reiniging, etc.要去en de slangen van het Chemical Mixing System eerst vollopen voordat u aan het werk kunt.

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Bereid de machine voor zoals werk beschreven in het vorige.Deel.
2. Steek de contactsleutel (80) in het contact en draai deze in stand 'I'.

Controleeer of het groene lampje (81a) brandt (accu opgeladen).

Wanner het gele lampje (81b) of het rode lampje (81c) gaat branden, zet de contactsleutel dan op '0' en laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

1. Zet deze op de werkplek:

2. door de machine met de handen op het stuur (2) te duwen (alleen voor SCRUBTEC 545B en 553B).

3. door de machine te starten met de handen op het stuur (2) en een knop (83) voor vooruit of een knop (83) tegelijkkertijd met de knop (78) voor de achteruitversnelling in te drukken (alleen voor SCRUBTEC 545BL, 553BL en BOOST 5).

De bewegingssnelheid is instelbaar met de regelaar (84).

1. Breng de trekker (25) omlaag met de hendel (10).
2. Breng het schrobdek met de borstelhouser padhouder omaag door het pedaal (11) in te drukken.
3. Druk op de schakelaar voor activering van de borstel/padhouser en het aanzuigsystem (71).
4. Activeer de stelschakelaars voor de toevoer van het spoelwater (82) op basis van de uit te voeren reinigingswerkzaamheden.
5. Start de reinigingswerkzaamheden en verplaats de machine zoals in punt 3.

Stel de maximale snelheid eventueel in met de regelaar (84).

1. Wonneer alleen het aanzuigsysteme moet werkden, stopt u de borstel/padhouser en het aanzuigsystem met de schakelaar (71) en drukt u daarna op de schakelaar voor het aanzuigsystem (73).

OPMERKING

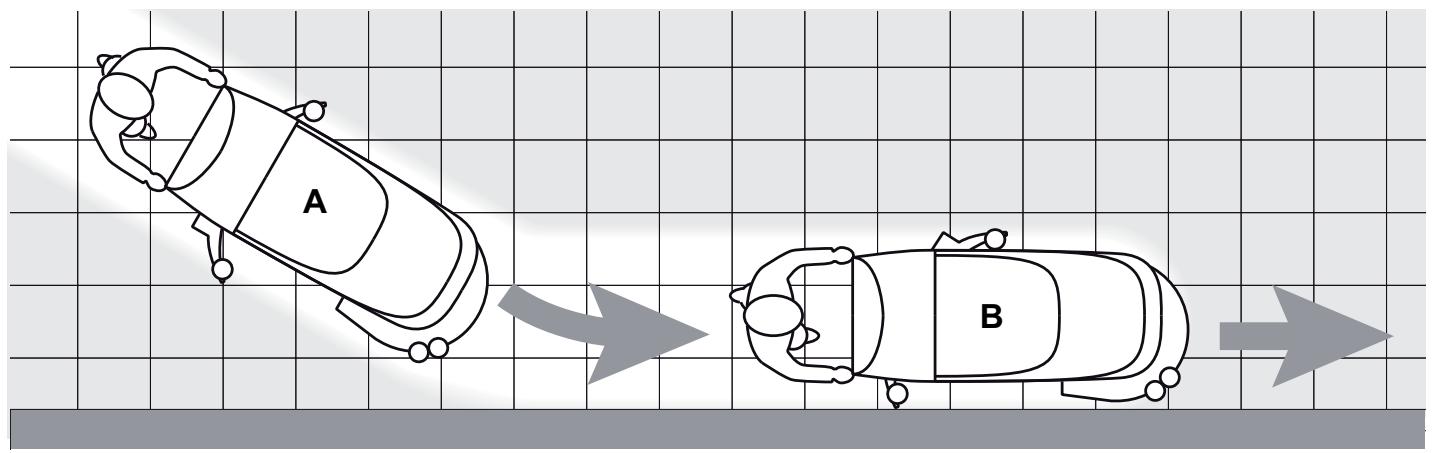

Om de machine te lately bewegen要去en de knappen (83) links of rechts of tegelijk ingedrukt worden.

De machine stoppen

1. Stop de machine met de handen op het stuur (2) (alleen voor SCRUBTEC 545B en 553B).
   Stop de machine door de knoppen (83) los te laten (alleen voor SCRUBTEC 545BL, 553BL en BOOST 5).
2. Stop de borstel/padhouser en het aanzuigsysteme door de schakelaar (71) in te drukken.
3. Breng het schrobdek met de borstelhouser/padhouder omhoog door het pedaal (11) in te drukken.
4. Breng de trekker (25) omhoog met de hendel (10).
5. Controller of de machine Niet uit zichzelf kan bewegen.

MACHINE IN GEBRUIK (WASSEN/DROGEN)

1. Start de machine Zoals werk beschreven in het vorige deel.
2. Activeer eventueel de schakelaars voor regeling van de toevoer van het spoelwater (82) op basis van de uit te voeren reinigingswerkzaamheden.
3. Stop eventueel de machine en draai het stelwieljtje voor de trekker (27) zodanig dat dechterste rubber over de hele lenghte de vloer raakt.
4. Stop eventueel de machine en draai het stelwieltje (28) links of rechts om hetrecht maar voren bewegen van de machine af te stellen.

5. Stop eventueel de machine en draai het stelwieltje voor de bewegingssnelheid van de machine (29) (alleen voor SCRUBTEC 545B en 553B) door als volgt te werk te gaan:

6. bij linksom draaien neemt de bewegingssnelheid toe;

7. bij rechtsom draaien neemt de bewegingssnelheid af.

OPMERKING

Nilfisk Alto raadt u aan de rechterzijde van de machine eerst richting de muur te lately gaan om de vloer gegen de muur te reinigen/drogen, zoals in afbeelding 3.

P100106A

Afbeelding 3

WAARSCHUWING!

Laat de borstel/padhouser nicht ingeschakeld verwijl de machine stilstaat, met name wanner u met de extra druk ingeschakeld werkt, om te voorkomen dat het oppervlak beschadigd raakt.

Afstelling van de toevoer van het reinigingsmiddel in het spoelwater

(Voor machines met Chemical Mixing System)

1. Draai de hendel (A, Afb. 4) rechtsom om de concentratie van het reinigingsmiddel te verhogen en linksom om de concentratie te verlagen.
2. De gemiddelde concentratie van het gebruekte reinigingsmiddel, overeenkomend met de 4 gekleurde zones op de schaal, is gewiek aan de waarden in de afbeelding.
3. Draai de hendel (A) linksom tot onderaan de schaal om de hoeveelheid reinigingsmiddel te verhogen.

OPMERKING

De concentratie reinigingsmittel blijft constant, ook als de toevoer van het spoelwater met de knappen (C) of (D) worden gevarieerd.

Werken met de functie voor extra druk van de borstel/padhouder

Wanner het vuil op de vloer moeilijk is te verwijderen, kunt u met extra druk op de vloer van de borstel/padhouder werken door het pedaal (11) in de stand (11c) te zetten.

WAARSCHUWING!

Als de motor van de borstel/padhouder overbelast wordenbout vremeinde voorwerpen de beweging belemmeren of bij een erg agressieve vloer/borstels, zorgt een beveiligingsystem dat de motor na ongeveer een minuut continue overbelasting stopt.

Een overbelaste toestand worden aangegeven door drie knipperende lampjes (81a, 81b, 81c).

Als de overbelastingijdens de werkzaamheden met extra druk ingeschakeld (11c) worden waargenomen, zet u het pedaal in de stand (11b). Als de overbelasting blijft aanhonden, stopt de borstel/padhouder.

Als u het werk wilt hervatten nadat de borstel/pad is stopgezet vanwege overbelasting, moet u de machine uitschakelen en de contactsleutel (80) in de stand '0' zetten. Start de machine door de contactsleutel (80) op 'I' te zetten.

Ontlading van de accu's tijdens de werkzaamheden

Zolang het groene lampje (81a) brandt, latent de accu's de machine normal werken.

Wanner het groene lampje (81a)uit gaat en het gele lampje (81b)gaat branden, moeten de accu's worden opgeladen. De machine kan nu nog enkele minuten werken (afhankelijk van de eigenschappen van de gebruikte accu en de uit te voeren werkzaamheden).

Wonneer het rode lampje (81c) gaat branden, werkt de machine nicht meer. Na enkele seconden worden de borstel/padhouser automatisch gestopt; alleen het aanzuigssystemen en (alleen voor SCRUBTEC 545BL, 553BL en BOOST 5) het aandrijsysteme blijven werkken, zodat eventuele natte delen van de vloer+kunnen worden gedroogd en de machine aan eenplaats kan worden gebracht waar de accu's+kunnen worden opgeladen.

WAARSCHUWING!

Als de accu's bijna leeg zich, mag u Niet door blijven werken om schade aan de accu's en een kortere levensduur te voorkommen.

DE TANKS LEGEN

Een automatisch sluitsystem met vlotter (36) zorgt dat het aanzuigsystem损坏更是。Wanner het aanzuigsystem wordt gestopt, merkt u dit doordat het geluidsniveau van de motor voor het aanzuigsystem toeneem of doordat de vloer Niet更是。

WAARSCHUWING!

Wanner het aanzuigsysteme per ongeluk worden uitgeschakeld (bijvoorbeeld wonneer de vlotter eerder ingrijpt als de machine met een plotselinge beweging worden stoppezet), kunt u het systeme weer activeren door het met de schakelaar (73)uit te schakelen, de afdekking (22) te openen en te controleren of de vlotter in het rooster (36) tot het niveau van het water is gedaald; sluit daarna de afdekking (22) en start het aanzuigsysteme weer met de schakelaar (73).

Als de vuilwatertank (21) vol is, kurz u de tank als volgt legen.

Tank met vuil water legen

1. Stop de machine.
2. Breng het schrobdek met de borstelhouser padhouder omhoog door het pedaal (11) in te drukken.
3. Breng de trekker (25) omhoog met de hendel (10).
4. Breng de machine waar de aangewezen 'verzamelzone'.
5. Leeg de vuilwatertank met behulp van de flexibele slang (16). Vul na de werkzaamheden het reservoir met schoon water.

Tank met reinigingsmiddel/schoon water legend

1. Voer de voorgaande punten 1 tot en met 4 UIT.
2. Leeg de tank met reinigingsmiddel met de flexibele slang (17). Vul na de werkzaamheden het reservoir met schoon water.

NA GEBRUK VAN DE MACHINE

Als u kaar bent, moet u de volgende handelingen UITvoeren voordat u machine achechterlaat:

1. Verwijder de borstel/padhouser Zoals in het betreffende deel worden uitgelegd.
2. Leeg de tanks (20 en 21) aan de hand van de specifieke delen in de handleiding.
3. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine要去en worden uitgevoerd (zie het hoofdstuk Onderhoud).
4. Zet de machine op een droge, schone plaats en houd de borstel/padhouder en de trekker gedemonteerd of omhoog.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30-Dayniet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit het deel 'Na gebruik van de machine' uit.
2. Ontkoppel de stekker (12) van de accu's.

Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controeren. Controller of de zichtbare onderdelen intact+zijn en geen lekkage vertonen.

ONDERHOUD

De levensduur van de machine en de optimale veilige werkung ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud.

LET OP!

De handelingen要去en worden uitgevoerd op een uitgeschakelde machine met ontkoppelde accu's. Lees darüber eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamheden uitvoert.

Alle regelmatige of buitengewone onderhoudswerkzaamheden要去en worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum.

In deze handleiding staan na het normale onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures.

De procedures voor de onderhoudswerkzaamheden die Niet in het vastgelegde onderhoudsschema staan, vindt u in de werkplaatshandleiding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure	Dagelijks, na gebruik van de machine	Wekelijks	Maandelijks	Jaarlijs
Accu's opladen
Reiniging van de trekker
Reiniging van de borstel/pad
Reiniging van de tanks, van het aanzuigrooster met vlotter en contrôle van de pakking van de afdekking
Reiniging en ontluchting van het Chemical Mixing System (optioneel)
Controle en verranging van de rubbers van de trekker
Reinigung van het filter voor het reinigingsmiddel/schoon water
Reinigung van het filter voor de motor van het aanzuigsysteme
Controle van het peil van de vloeistof in de WET-accu's
Controle van de bevestiging van schroeven en moeren			(1)
Controle of verranging van de koolborstels voor de motor van de borstel/padhouser				(2)
Controle of verranging van de koolborstels van de motor van het aanzuigsysteme				(2)
Controle of verranging van de koolborstels van de motor voor het aandrijfsystem (alleen voor SCRUBTEC 545BL, 553BL en BOOST 5)				(2)
Vervang ing van de trillingdempers (alleen voor BOOST 5)				(2)

(1) En na de eerste 8 bedrijfsuren.
(2) Onderhoud door een geauthoriseerd Nilfisk Alto-servicecentrum.

ACCU'S OPLADEN

OPMERKING

Laad de accu's op als het gele lampje (81b) of het rode lampje (81c) gaat branden of na voltooiing van de werkzaamheden.

WAARSCHUWING!

Houd de accu's altijd opgeladen, odomat de levensduur van de accu's dan langer is.

WAARSCHUWING!

Als de accu's leeg+zijn, zorg dan dat ze dat Niet te lang blijven, waar dat de levensduur van de accu anders minder wordt. Controller minstens een keer per week of de accu's zich opgeladen.

WAARSCHUWING!

Wonneer u de accu's met een externe acculader gaat opladen, gebruik dan een acculader die geschikt is voor het type accu dat is gemonteerd.

WAARSCHUWING!

Tijdens het opladen van de WET-accu's komt het zeer explosieve waterstofgas vrij. Laad de accu alleen op in een goed geventileerde ruimte en ver van open vuur. Tijdens het opladen van de accu's mag er nicht gerookit worden.

Houd de tank geopend als de accu's worden opgeladen.

LET OP!

Letijdens het opladen van de accu's goed op dat er geen vloeistof uit de accu's loopt. Deze vloeistof is een bijtende stof. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

Voorbereidende handelingen

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deutsche anders met de aftapslang (16).
2. Zet de machine op eenplaats waar de accu's+kunnen worden opgeladen.
3. Zet de contactsleutel (80) in de stand '0'.
4. Breng de tank voorzichtig (40) omhoog.

5. Alleen voor WET-accu's:

6. Controller het elektrolytpeil van de accu's (53); vul het peil eventueel bij via de dappen (54).

7. Laat alle doppen (54) open als u de accu's daarna oplaadt.
   Reinig indien nodig de bovenkant van de accu's.

8. Laad de accu's op een van de volgende manieren op, afhankelijk van de aanwezigheid van een elektronische acculader (90) op de machine.

Accu's met externe acculader opladen

1. Controller of de exter acculader geschikt is aan de hand van de betreffende handleiding. De nominale spanning van de acculader要去 gelijk zich aan 24 V.
2. Ontkoppel de stekker (12) van de accu's en sluit die op de externe acculader aan.
3. Sluit de acculader aan op het stroomnet.
4. Na het opladen ontkoppelt u de acculader van het stroomnet en haalt u de stekker (12) los.
5. (Alleen voor WET-accu's)

Controleer het peil van de elektrolyt van de accu's en sluit alle doppen (54).

1. Sluit de stekker (12) van de accu's weeer aan op de aansluiting op de machine.
2. Breng de tank voorzichtig (40) omlaag.

Accu's met geintegreerde acculader (optioneel) opladen op de machine

1. Sluit de kabel (6) van de acculader opnieuw aan op het stroomnet [de spanning en de freqentie van het stroomnet要去en overeenkomen met de waarden van de acculader, zich het plaatje (34) op de machine].

Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld.

Het rode lampje (94) brandt op het bedieningspaneel van de acculader om aan te geven dat de acculader de accu's oplaadt.

1. Als het groene lampje (92) brandt, is het opladen van de accu's voltooid.
2. Wanner de accu's volledig zijn opgeladen, koppelt u de kabel (6) van de accelader los van het stroomnet en bevestigt u deze in de betreffende bevestiging (7).
3. Breng de tank voorzichtig (40) omlaag.

OPMERKING

Zie voor meer informatatie over de werkking van de acculader (90) de betreffende handleiding.

CONTROLE VAN DE BEDRIJFSUREN VAN DE MACHINE

(Alleen wanner de machine is voorzien van een urenteller)

1. zet de contactsleutel (80) in de stand 'I'.
2. Druk op de schakelaar (73) en lees op de urenteller (79) het totaal aantal bedrijfsuren (reinigen/drogen) af dat door de machine is uitgevoerd.
3. Druk nog een keer op de schakelaar (73).
4. Zet de contactsleutel (80) in de stand '0'.

REINIGING VAN DE TREKKER

OPMERKING

De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat+zijn.

WAARSCHUWING!

Wij raden u aan werklandschoenen te dragen als u de trekker reinigt,ondat er vuil aan kan blijven hangen.

1. Zet de machine op een vlakke ondergrond.
2. Zet de contactsleutel (80) in de stand '0'.
3. Breng de trekker (25) omlaag met de hendel (10).
4. Draai de wieltjes (26) los en verwijder de trekker (25).
5. Ontkoppel de aanzuigslang (15) van de trekker.
6. Spoel en reinig de trekker (Afb. 4). Haal met name de vuiltjes en troep uit de geleidingsruimten (A, Afb. 4) en uit de aanzuigopening (B). Controller of de voorste rubber (C) en dechterste rubber (D) heel zich en geen sden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen (zie de procedure in het volgende hoofdstuk).
7. Monteer de trekker wee in de omgekeerde volgorde van demontage.

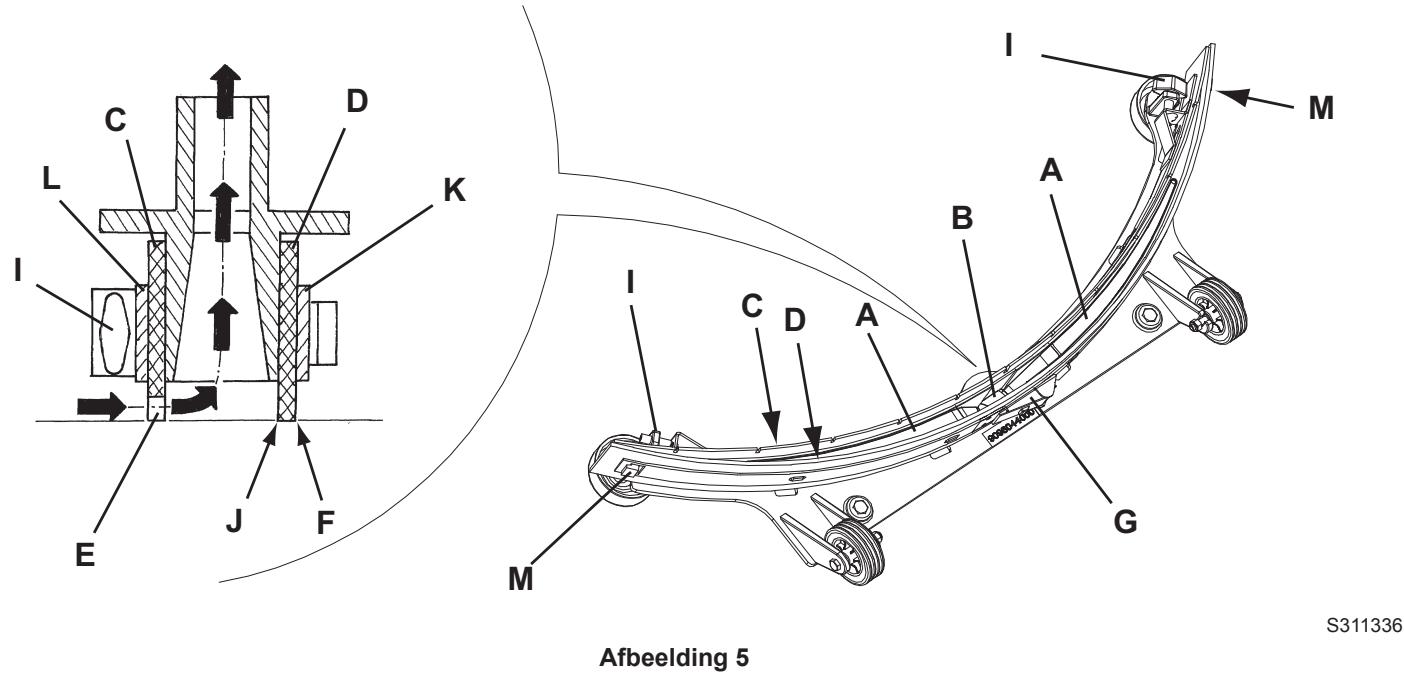

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

1. Reiniging van de trekker (Afb. 5), zie hiervoor het vorige deel.

2. Controller of de strook (E, Afb. 5) van de voorste rubber (C) en de strook (F) van dechterste rubber (D) tegelijkertijd over de hele lenghte op een controlevlak steunen. Als dat Niet het geval is,要去 u ze als volgt in hoogte verstellen:

3. Verwijder de trekstang (G), ontkoppel de houders (M) en stel de achterste rubber (D) af; koppel de houders wee aan en monteer de trekstang.

4. Draai de wieltjes (I) los en stel dechychterste rubber (C) af. Draai de wieltjes daarna weer vast.

5. Controller of de voorste rubber (C) en de achterste ruimte (D) heel zijn en geen smeden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verragen. Dat doet u als volgt. Controller ook of de voorste rand (J) van de achterste rubber Niet is versleten. Als dat wel het geval is, kan de rubber zich kapot gaan. Vervang deze door een van de andere drie randen die nog heelijken. Als de andere randen ook� zijn versleten, moet u de rubber verragen. Dat doet u als volgt:

6. Verwijder de trekstang (G), koppel de houders (M) los en verwijder de bevestigingsband (K); verrang of rouleer daarna de voorste rubber (D). Monteer de rubber waar in de omgekeerde volgorde van demontage.

7. Draai de wieljtes (I) los en verwijder de bevestigingsband (L). Vervang daarna de voorste rubber (C). Monteer de rubber weer in de omgekeerde volgorde van demontage.

Na het verwangen (of roteren) van de rubbers moet u de hoogte van de rubbers afstellen zoals eerder beschreven.

1. Sluit de aanzuigslang (15) aan op de trekker.
2. Monteer de trekker (25) en draai de wieljtes (26) vast.
3. Stel eventueel het stelwieljtje van de trekker (27) af.

REINIGING VAN DE BORSTELS/PADS

WAARSCHUWING!

Wij raden u aan werkhandsoenen te dragen als u de borstel/pad reinigt odomat er vuil aan kan blijven hangen.

1. Verwijder de borstel/pad van de machine zoals werk beschreven in het hoofdstuk Gebruik.
2. Reinig en spoel de borstel/pad met water en reinigingsmiddel.
3. Controller of de haren van de borstel heel zich en Niet overmatig versleten. Anders要去 de borstel worden verrangen.
4. Controller of de pad overmatig is versleten, verrang unde anders.

REINIGING VAN DE TANKS, VAN HET AANZUIGROOSTER MET VLOTTER EN CONTROLRE VAN DE PAKKING VAN DE AFDEKKING

1. Breng de machine waar de aangewezen 'verzamelzone'.
2. Zet de contactsleutel (80) in de stand '0'.
3. Open de afdekking (A, Afb. 6) in de stand voor spoelen (L).
4. Reinig en spoel de afdekking (A), de tanks (B en C) en het aanzuigrooster met automatische sluiting met vlotter (D) met schoon water.

Verwijder het water UIT de tanks met de slangen (16 en 17).

1. Koppel eventueel de steunen (E) los, open het rooster (D) en haal de vlotter (F) eruit. Reinig deze met zorg enplaats weer terug.
2. Controller of de pakking (G) van de afdekking van de tank heel is.

OPMERKING

De pakking (G) zorgt dat er voldoende druk worden opgebouwd in de tank. Dat is nodig om het vuile water waar binnen te zuigen.

Vervang zo nodig de pakking (G) door deze uit de bevestiging (H) te halen. Als u een neue pakking monteert, moet u de bevestiging (I)plaatsen zoals in de afbeelding (midden anschter).

1. Controller of ook alle oppervlakken (J) waarmee de pakking (G) contact maakt onbeschadigd zich en geschikt voor bevestiging van de pakking zich.

OPMERKING

Via de opening (K) kan de lucht in de spouw van de afdekking worden afgevoerd, zodat de druk in de tank op peel blijft.

1. Sluit de afdekking (A).

P100108

Afbeelding 6

REINIGING VAN HET FILTER VOOR DE MOTOR VAN HET AANZUIGSYSTEEM

1. Zet de machine op een vlakke ondergrond.
2. Zet de contactsleutel (80) in de stand '0'.
3. Open de vuilwatertank.
4. Haal eventueel het water UIT de tank met de slang zDat u het filter kutzn.
5. Controller of het voorfilter schoon is. Reinig het eventueel met water en met perslucht,plaats het daarna terug.
6. Voer de punten 1, 2 en 3 in de omgekeerde volgorde UIT.

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL/SCHOON WATER

1. Zet de machine op een vlakke ondergrond.
2. Zet de contactsleutel (80) in de stand '0'.
3. Sluit het kraantje van het reinigingsmiddel (A, Afb. 7) dat zich onder de machine bevindt,chter het achechterwiel rechts. Het kraantje (A) is gesloten als hij in de stand (B) ten opzichte van de slangen staat; hij is geopend als hij in de stand (C) staat.
4. Verwijder de transparante afdekking (D) en verwijder daarna het filterrooster (E). Reinig ze en monteer ze waar in de steun (F).

OPMERKING

Plaats het filterrooster (E) op de juiste manier terug in de houder (G) van de steun (F).

1. Open het kraantje (A).

Afbeelding 7

P100109

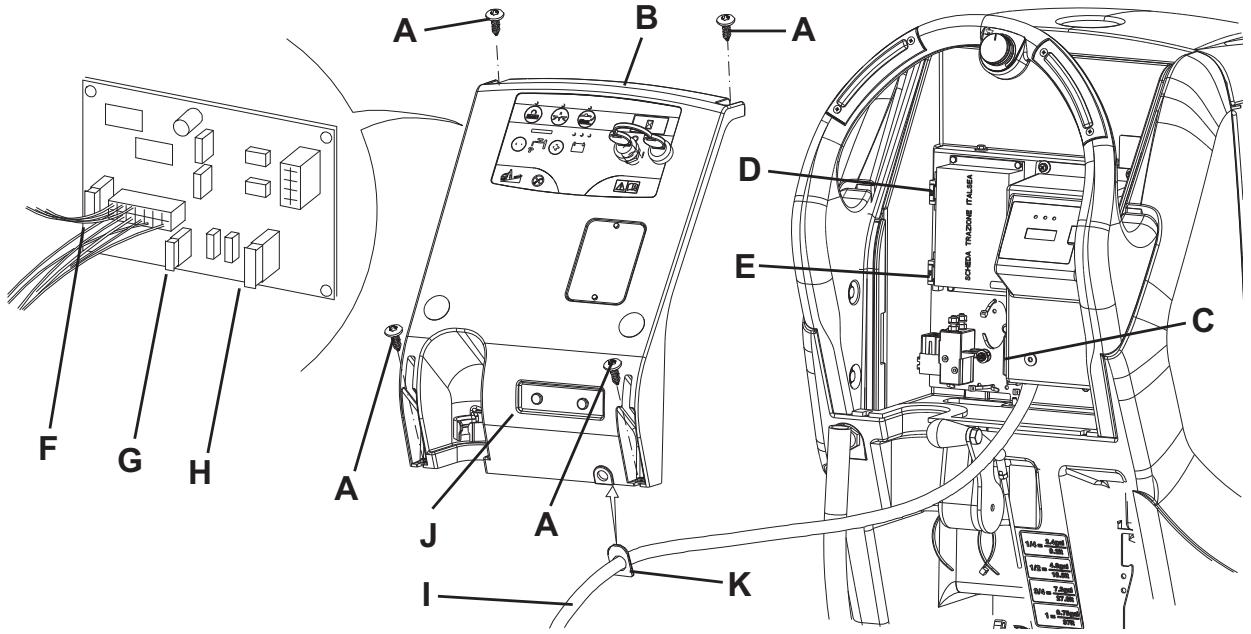

CONTROLE / VERVANGING VAN DE ZEKERINGEN

1. Ontkoppel de stekker van de accu's (12).
2. Verplaats de aftapslang van het vuile water (16).
3. Verwijder, waar van toepassing, de kabel van de acculader (I, Afb. 8)uit de steun (J).
4. Verwijder de schroeven (A) en verplaats voorzichtig de rijbediening (B) waar bij het rubberen dopje (K)uit de houder op de rijbediening (B) worden gehaald.
5. Controller / verwang de volgende zekeringen:

C) Zekering F1, schrobdek borstelhouser: (40 A)
D) Zekering F2, aanzuigsystem: (30 A)
E) Zekering F3, aandrijfsystem: (30 A) ()
F) Zekering F4, signaleringscircuits: (3 A)
G) Zekering F5, loskoppeling borstel/padhouser: (20 A)
H) Zekering F6, pompen: (3 A)
() Alleen voor SCRUBTEC 545BL, 553BL en BOOST 5

1. Voer de punten 1 tot en met 4 in de omgekeerde volgorde UIT.

P100110
Afbeelding 8

REINIGING VAN DE TANK MET REINIGINGSMIDDEL

(Voor machines met Chemical Mixing System)

Reinig de tank met reinigingsmiddel (45) en ga waar bij als volgt te werk:

1. Breng de machine waar de aangewezen 'verzamelzone'.
2. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). Sluit de afdekking (22).
3. Breng de tank voorlichtig (40) omhoog.
4. Draai de dop (46) los en ontkoppel de slang (50) UIT de tank (45).
5. Verwijder de tank.
6. Spoel en reinig de tank in het aangewezen gebied.
7. Monteer de tank (45) en sluit de slang (50) aan.
8. Nadat de tank van het reinigingsmiddel is geleegd, moet het Chemical Mixing System worden gereinigd, door het systeme alleen met schoon water te lately werken.

OPMERKING

Ontlucht het system als het Chemical Mixing System zeer vuil of aangekoekt is en na lange perioden waar de machine Niet is gebruikt of gereinigd.

STORINGEN LOKALISEREN

Probleem	Waarschijnlijke oorzaak	Herstelactie
De motoren werknen nicht: er gaat geen enkel lampje branden	Stekker accu's (12) ontkoppeld	Aansluiten
	Accu's—helemaal leeg	Laad de accu's op
De machine beweegt nicht. (Alleen voor SCRUBTEC 545BL, 553BL en BOOST 5)	De machine is gestart met de contactsleutel (80) verwijl de knuppen (83) ingedrukt worden gehonden	Zet de contactsleutel (80) op ‘0’ en herhaal de startprocedure zonder de knuppen (83) in te dokken
De lampjes (81) knipperen tengelijkkertijd	De motor van het schrobdek is overbelast	Gebruik een minder agressieve borstel die beter geschikt is voor de ondergrond of werk Niet met de extra druk ingeschakeld
De borstel werkt nicht; het rode lampje (81c) brandt	Lege accu's	Laad de accu's op
Onvoldoende aanzuiging van het vuile water	Vuilwatertank (21) vol	Leeg de tank
	Flexibele slang (15) ontkoppeld van de trekker	Aansluiten
	Aanzuigrooster (36) beschadigd of vlotter gesloten	Reinig het rooster of controller de vlotter
	Trekker (25) vuil of rubbers van de trekker versleten of beschadigd	Reinig en controller de trekker
	Afdekking van de tanks is Niet goed gesloten of pakking (31) beschadigd	Sluit de afdekking op de juiste manier of verwang de pakking
Onvoldoende toevoer van het reinigungsmiddelণn aan de borstel	Filter voor reinigungsmiddel/schoon water (51) vuil	Reinig het filter
	Tank vuil (verstopping van de uitlaat)	Reinigen
	Tank Chemical Mixing System (optioneel) vuil/aangekoekt	Reinig met ontluchtingscylclus
Trekker maakt groeven	Vuil onder de rubbers van de trekker	Verwijder het vuil
	Rubbers van de trekker versleten, gespleten of gescheurd	Vervang de rubbers
	Trekker Niet afgesteld met het wielte (27)	Afstellen

OPMERKING

Als de machine met de optioneel gemonteerde acculader is aangeschäft, werkt de machine nicht zonder de acculader op de machine. Als u problemen heeft met de acculader,kest u het Beste contact opnemen met een bevoegd servicecentrum.

Neem voor meer informatie contact op met de Nilfisk Alto-servicecentra. Zij beschikken over de servicehandleiding.

VERWIJDERING

Als de machine worden afgedankt, moet hij maar een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en verrolgens volgens de geldende milieuunormen maar de betreffende afvalverwerkingsbedrijven worden gebracht:

Accu's
- Borstels/pads
Kunststoff slangen en onderden
Elektrische en elektronische onderdelen (^*)

(*) Raadpleeg met name voor het afldanken van elektrische en elektronische onderdelen uwplaatselijke Nilfisk Alto-kantoort.

HEADQUARTERS

DENMARK

Nilfisk-Advance Group

Sognevej 25

2605 Brøndby

Denmark
